اجرای کرتین وال؛ انتخاب اول برج‌ها و ساختمان‌های لوکس مدرنرای کرتین وال برای برج؛ مراحل، سیستم مناسب و نکات اجرایی

اجرای کرتین وال برای برج یکی از حساس‌ترین بخش‌های اجرای نمای ساختمان‌های بلندمرتبه است؛ زیرا در این پروژه‌ها علاوه بر ظاهر نما، عواملی مانند ارتفاع ساختمان، بار باد، حرکت‌های سازه‌ای، وزن شیشه و آلومینیوم، آب‌بندی، هوابندی، اتصالات و دقت نصب باید هم‌زمان کنترل شوند اجرای نمای کرتین وال یکی از مهم‌ترین ترندهای معماری مدرن در تهران و پروژه‌های لوکس تبدیل شده است.

امروزه بسیاری از برج‌های اداری، ساختمان‌های تجاری، هتل‌ها و مجتمع‌های لاکچری از سیستم‌های نمای شیشه‌ای مدرن استفاده می‌کنند تا علاوه بر زیبایی، عملکرد فنی بسیار بالایی نیز داشته باشند.

اگر در حال ساخت:

• برج اداری
• ساختمان لوکس مسکونی
• پروژه تجاری
• هتل
• مرکز خرید
• ویلای مدرن

هستید، احتمالاً با این سوال روبرو شده‌اید:

بهترین سیستم اجرای نمای شیشه‌ای چیست؟

در پروژه‌های حرفه‌ای معمولاً پاسخ این سوال، اجرای نمای کرتین وال است.

در این مقاله تخصصی آلفورال قصد داریم:

• مراحل اجرای نمای کرتین وال
• قیمت اجرای کرتین وال
• دیتیل اجرایی
• انتخاب پروفیل
• انتخاب شیشه
• استانداردهای اجرا
• اشتباهات رایج
• پروژه واقعی تهران
• مزایای نمای شیشه‌ای لوکس

را به‌صورت کامل بررسی کنیم.

---

شما در این بخش با این مطالب آشنا می شوید:

---

معرفی نمای کرتین وال

کرتین وال (Curtain Wall) نوعی سیستم نمای مدرن شیشه‌ای است که به سازه ساختمان متصل می‌شود اما بار مرده ساختمان را تحمل نمی‌کند.

در این سیستم:

• وزن ساختمان توسط اسکلت اصلی تحمل می‌شود
• نما صرفاً پوشش خارجی است
• پروفیل‌های آلومینیومی و شیشه بخش اصلی سیستم را تشکیل می‌دهند

مزایای مهم:

• وزن کمتر
• ظاهر مدرن
• سرعت اجرای بالا
• نورگیری فوق‌العاده
• عایق بهتر
• مقاومت در برابر باد

باعث شده کرتین وال به انتخاب اول پروژه‌های لوکس تبدیل شود.

اجرای کرتین وال برای برج یک فرآیند چندمرحله‌ای است که از بررسی نقشه‌ها و انتخاب سیستم شروع می‌شود و تا طراحی دیتیل، ساخت، نصب، آب‌بندی و کنترل نهایی ادامه پیدا می‌کند.

---

چرا برج‌های مدرن از کرتین وال استفاده می‌کنند؟

کرتین وال یکی از سیستم‌های نمای قابل استفاده در پروژه‌های بلندمرتبه است؛ اما سیستم و جزئیات اجرایی باید بر اساس ارتفاع، هندسه، شرایط سازه و مشخصات پروژه انتخاب شود. مهم‌ترین دلایل انتخاب کرتین وال عبارتند از::

• سبک شدن سازه
• ظاهر لوکس
• افزایش نور طبیعی
• سرعت اجرا
• مقاومت بالا
• ارزش افزوده معماری

امروزه بسیاری از برج‌های:

• دبی
• لندن
• نیویورک
• استانبول
• تهران

با سیستم‌های حرفه‌ای کرتین وال اجرا می‌شوند.

---

پروژه واقعی اجرای کرتین وال در تهران

یکی از پروژه‌های شاخص آلفورال، اجرای نمای کرتین وال در منطقه سعادت آباد تهران بوده است.

مشخصات پروژه سعادت آباد

مشخصات	توضیحات
موقعیت پروژه	تهران – سعادت آباد
نوع ساختمان	برج لوکس مسکونی
سیستم نما	کرتین وال فریم لس
نوع پروفیل	آلومینیوم ترمال بریک آکپا
نوع شیشه	شیشه سکوریت + لمینیت
کاربری	مسکونی لوکس
ارتفاع پروژه	بلندمرتبه
سبک معماری	مدرن مینیمال

---

چرا در پروژه سعادت آباد از ترمال بریک استفاده شد؟

در برج‌های لوکس، کنترل انرژی اهمیت بسیار بالایی دارد.

اگر از آلومینیوم ساده استفاده شود:

• انتقال حرارت بالا می‌رود
• مصرف انرژی افزایش پیدا می‌کند
• تعریق روی شیشه ایجاد می‌شود

به همین دلیل در این پروژه از:

• پروفیل ترمال بریک آکپا
• پلی‌آمید استاندارد
• شیشه دوجداره لمینیت

استفاده شد.

---

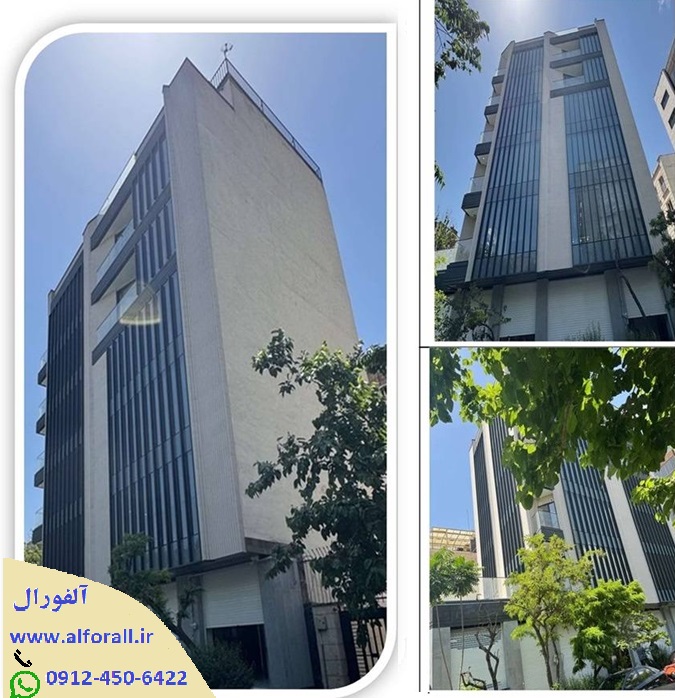

پروژه واقعی اجرای کرتین وال در تهران

یکی از پروژه‌های شاخص آلفورال، اجرای نمای کرتین وال در منطقه میدان ونک تهران بوده است.

مشخصات پروژه میدان ونک

مشخصات	توضیحات
موقعیت پروژه	تهران – میدان ونک خیابان شیراز جنوبی
نوع ساختمان	برج لوکس مسکونی
سیستم نما	کرتین وال فیس گپ با درپوش 12 سانتیمتنری
نوع پروفیل	آلومینیوم ترمال بریک آکپا
نوع شیشه	شیشه سکوریت + لمینیت
کاربری	اداری و تجاری
ارتفاع پروژه	بلندمرتبه
سبک معماری	مدرن مینیمال

---

چرا در پروژه میدان ونک از ترمال بریک استفاده شد؟

در برج‌های لوکس، کنترل انرژی اهمیت بسیار بالایی دارد.

اگر از آلومینیوم ساده استفاده شود:

• انتقال حرارت بالا می‌رود
• مصرف انرژی افزایش پیدا می‌کند
• تعریق روی شیشه ایجاد می‌شود

به همین دلیل در این پروژه از:

• پروفیل ترمال بریک آکپا
• پلی‌آمید استاندارد
• شیشه دوجداره لمینیت

استفاده شد.

---

مزایای شیشه لمینیت در نمای برج

در پروژه‌های مرتفع استفاده از شیشه لمینیت اهمیت زیادی دارد.

مزایا:

• ایمنی بیشتر
• کاهش خطر سقوط شیشه
• عایق صوتی بهتر
• مقاومت بالاتر در برابر ضربه
• امنیت بیشتر

به همین دلیل در پروژه الهیه از:

• شیشه سکوریت
• شیشه لمینیت

به‌صورت ترکیبی استفاده شد.

---

مراحل اجرای نمای کرتین وال

اجرای صحیح کرتین وال از زمان نصب پروفیل‌ها در محل پروژه شروع نمی‌شود؛ بلکه بخش مهمی از کیفیت نهایی نما در مرحله طراحی، اندازه‌گیری و تهیه دیتیل‌های اجرایی تعیین می‌شود. اجرای اصولی کرتین وال بحث کاملا تخصصی است و نیازمند تیم حرفه ای و با مهارت است و همچنین نیازمند:

• طراحی مهندسی
• محاسبات دقیق
• تیم اجرایی حرفه‌ای
• متریال استاندارد

است.

---

مرحله اول: طراحی مهندسی نما

در پروژه‌های برج، دیتیل‌های اجرایی باید متناسب با شرایط واقعی ساختمان تهیه شوند. محل براکت‌ها، نحوه اتصال به سازه، ابعاد لامل‌ها، اتصالات بین اجزا، جزئیات شیشه و سیستم‌های آب‌بندی باید پیش از شروع عملیات اصلی مشخص باشند.

در این مرحله، هماهنگی میان معماری، سازه و نمای ساختمان اهمیت زیادی دارد؛ زیرا تغییرات دیرهنگام در مدول‌بندی یا محل اتصالات می‌تواند باعث افزایش پرت متریال، تغییر ابعاد شیشه و افزایش زمان اجرا شود. در مرحله طراحی مهندسی نما باید به موارد مهم و اثر گذاری توجه شود:

• نقشه‌ها تهیه می‌شوند
• دیتیل‌ها طراحی می‌شود
• محاسبات باد انجام می‌شود
• نوع شیشه تعیین می‌شود
• نوع پروفیل انتخاب می‌شود

مهم‌ترین اشتباه پروژه‌های ضعیف:
طراحی غیراصولی اولیه است.

اگر این مرحله با دقت و وقت و زمان کافی انجام نشود، میتواند خسارات جبران ناپذیری را داشته باشدی. پیشنهاد ما همیشه استفاده از تیم تخصصی ، بحث و بررسی های مختلف در خصوص طرح ها و در انتهای کار جمعبندی طرح های مختلف و تصمیم گیری نهایی است.

---

مرحله دوم: انتخاب پروفیل مناسب

در پروژه‌های حرفه‌ای معمولاً از:

• آکپا
• آلومیل
• شوکو
• آلفورال

استفاده می‌شود.

انتخاب پروفیل به:

• ارتفاع پروژه
• فشار باد
• بودجه
• سبک معماری

وابسته است.

---

مرحله سوم: ساخت و مونتاژ

پس از تایید نقشه‌ها:

• پروفیل‌ها برش می‌خورند
• مونتاژ انجام می‌شود
• یونیت‌ها آماده می‌شوند

دقت این مرحله بسیار مهم است.

---

مرحله چهارم: نصب روی ساختمان

نصب براکت‌ها و اتصالات

س از مشخص‌شدن محل‌های اتصال، براکت‌ها و قطعات اتصال سیستم کرتین وال به سازه نصب می‌شوند. این مرحله باید با دقت بالا انجام شود تا موقعیت نهایی لامل‌ها مطابق نقشه اجرایی باشد.

در این مرحله کنترل تراز، شاقول، موقعیت افقی و عمودی و همچنین کیفیت اتصالات اهمیت زیادی دارد.

نصب لامل‌های عمودی و افقی

در ساختار کرتین وال، لامل‌های عمودی یا Mullion و لامل‌های افقی یا Transom شبکه اصلی نگهدارنده نما را تشکیل می‌دهند.

پس از نصب لامل‌های عمودی، اجزای افقی مطابق مدول‌بندی پروژه نصب می‌شوند. دقت این مرحله مستقیماً بر نظم خطوط نما، ابعاد شیشه‌ها و کیفیت نهایی اجرای ساختمان تأثیر می‌گذارد.

نصب شیشه و اجزای پرکننده

پس از آماده‌شدن شبکه آلومینیومی، شیشه‌ها و سایر اجزای پرکننده مطابق سیستم انتخاب‌شده نصب می‌شوند. نوع شیشه باید از ابتدا با مشخصات پروژه هماهنگ شده باشد؛ زیرا وزن، ابعاد و عملکرد شیشه روی طراحی و اجرای سیستم نما اثر می‌گذارد.

آب‌بندی و هوابندی

آب‌بندی و هوابندی از مهم‌ترین بخش‌های اجرای کرتین وال برای برج است. ضعف در اجرای درزها، اتصالات یا سیستم‌های آب‌بندی می‌تواند در طول بهره‌برداری باعث نفوذ آب و هوا و ایجاد مشکلات عملکردی در نما شود.

به همین دلیل، جزئیات درزگیری، لاستیک‌ها، اتصالات و نقاط حساس نما باید مطابق دیتیل اجرایی و با کنترل کیفیت اجرا شوند

کنترل نهایی نما

پس از پایان نصب، نما باید از نظر تراز و شاقول، کیفیت اتصالات، نظم مدول‌ها، وضعیت شیشه‌ها، آب‌بندی و ظاهر نهایی کنترل شود. در پروژه‌های بزرگ، کنترل مرحله‌ای کیفیت بهتر از آن است که تمام ایرادات در پایان پروژه شناسایی شوند.

در این مرحله کنترل تراز، شاقول، موقعیت افقی و عمودی و همچنین کیفیت اتصالات اهمیت زیادی دارد.

بطور کلی در این مرحله:

• براکت‌ها نصب می‌شوند
• پروفیل‌ها فیکس می‌شوند
• شیشه نصب می‌شود
• آب‌بندی انجام می‌شود

هرگونه خطا در این بخش می‌تواند باعث:

• نفوذ آب
• لرزش
• شکست شیشه

شود.

---

تفاوت اجرای نمای کرتین وال و فریم لس

بسیاری از کارفرمایان این سوال را دارند که چه تقاوتی بین اجرای نمای کرتین وال و فریم لس وجود دارد.

در سیستم فیس کپ:

• درپوش‌های آلومینیومی دیده می‌شوند

اما در فریم لس:

• سطح شیشه یکپارچه‌تر است
• ظاهر لوکس‌تر می‌شود

این تفاوت ها بصورت ظاهری بوده و در سیستم اجرا چندان تفاوتی ندارد، ولی در سیستم های فریم لس نوع شیشه نیز باید بصورت شیشه های یو چنل تولید و ساخته شود و در هنگام نصب، تیم اجرا باید توسط گیره های کوچکی که در سیستم نصب شده اند، شیشه ها را به سازه اصلی متصل نماید.

---

کدام سیستم برای برج لوکس بهتر است؟

در پروژه‌های:

• VIP
• برج‌های لاکچری
• ساختمان‌های مدرن

معمولاً فریم لس انتخاب می‌شود. سیستم فریم لس نمای زیباتر، وسیع تر و مینیمال تری به برج های لوکس میدهد. بنابراین در برجهای بلند مرتبه، آرشیتکت ها تمایل دارند از سیستم های فریم لس استفاده کنند

اما در پروژه‌های اقتصادی‌تر:
فیس کپ انتخاب رایج‌تری است. این مورد به دلیل این است که هم نوع شیشه ساده تر است و هم روش اتصال به سازه اصلی راحت تر می باشد

---

مهم‌ترین عوامل موثر بر قیمت اجرای کرتین وال

قیمت اجرای نمای کرتین وال به عوامل زیادی بستگی دارد:

1. نوع پروفیل

پروفیل ترمال بریک گران‌تر است. هر چه قدر که سیستم را عایق تر در نظر بگیریم- سیستم گران تر میشود.

درضمن هر چه قدر که ارتفاع سازه کرتین وال بلند تر و وسیع تر باشد، باید از پروفیل های بزرگتر و ضخیم تر و با ممان اینرسی بیشتری استفاده کرد، وقتی که این موارد افزایش می یابد، قاعدتا قیمت نهایی سازه نیز افزوده خواهد شد.

---

2. نوع شیشه

شیشه:

• دوجداره
• لمینیت
• سکوریت
• Low-E

قیمت پروژه را تغییر می‌دهد.

به جز نوع شیشه، رنگ و ظاهر شیشه و روش دو جداره سازی شیشه نیز در قیمت تمام شده و بهای کل سازه اثر فراوانی دارد، هر تغییر جزئی در ظاهر، عملکرد و یا سیستم شیشه، میتواند تغییرات بزرگی را در قیمت کل سازه ایجاد کند.

---

3. ارتفاع ساختمان

هرچه ارتفاع بیشتر:

• تجهیزات بیشتر
• زمان بیشتر
• هزینه بیشتر

خواهد بود. همانطور که در بحث پروفیل بیان شد، با توجه به ارتفاع ساختمان و نوع سازه ، مجبور به انتخاب سیستم های ضخیم تر، پیچیده تر، و پیشرفته تر هستیم که تمامی انی موارد روی قیمت اثر دارد.

---

4. نوع سیستم

بصورت کلی نمای کرتین وال به سه دسته یا سه سیستم اجرایی تقسیم بندی میشود که هر سه نوع سیستم دارای مختصات و مشخصات خاص خود هستند که در قیمت اثرگذار هستند، این سه دسته به شرح ذیل اثر گذار می باشند

نوع سیستم	هزینه
فیس کپ	اقتصادی‌تر
فریم لس	گران‌تر
یونیتایز	بسیار گران‌تر

---

جدول حدود قیمت اجرای کرتین وال در 1405

نوع اجرا	حدود قیمت هر متر مربع
فیس کپ	12 تا 18 میلیون تومان
فریم لس	16 تا 28 میلیون تومان
یونیتایز	25 تا 45 میلیون تومان

قیمت‌ها تقریبی هستند و به مشخصات پروژه وابسته‌اند. جهت بررسی دقیق قیمتهای نمای کرتین وال مدرن اینجا را مشاهده کنید.

---

چرا اجرای اصولی از قیمت مهم‌تر است؟

بسیاری از پروژه‌ها صرفاً بر اساس قیمت پایین اجرا می‌شوند.

نتیجه:

• نفوذ آب
• لرزش نما
• شکست شیشه
• خرابی آب‌بندی
• کاهش عمر نما

است.

در پروژه‌های حرفه‌ای کیفیت اجرا مهم‌تر از ارزان بودن است. بطور واضح نوع تیم نصب و اجرا، دیتیل های مهندسی و دقیق تر برای ساختمان و اجرا، بحث آب بندی و هوا بندی سیستم، هدایت نور و آب باران و سایر پارامترهای فرعی که در روشهای سنتی اجرایی مد نظر قرار نمیگرفتند در سیستمهای جدید اجرایی کرتین وال مورد بحث و بررسی و نظارت و پایش قرار میگرند که در نتیجه این موارد میتواند به کیفیت سیستم کمک بسیازی بکند و قاعدتا روی بحث قیمت تمام شده سازه اثر خواهد داشت.

---

استانداردهای مهم اجرای کرتین وال

اجرای حرفه‌ای باید مطابق:

• ASTM
• EN
• استانداردهای مقاومت باد
• استاندارد آب‌بندی

باشد.

متاسفانه امروزه خیلی از تیم های اجرایی به نوع و روش اجرا، نوع و سیستم های آب بندی و هوابندی دقت نمیکنند تا بهای کمتری بپردازند. ولی رعایت استاندارد و شیوه های دقیق نصب و اجرا بسیار با اهمیت است.

---

آیا نمای کرتین وال عایق است؟

بله.

اگر از:

• ترمال بریک
• شیشه دوجداره
• شیشه Low-E
• آب‌بندی استاندارد

استفاده شود، عملکرد حرارتی بسیار خوبی خواهد داشت.

---

مقاومت نمای کرتین وال در برابر زلزله

یکی از مزایای مهم این سیستم:
انعطاف‌پذیری بالا در برابر حرکت سازه است.

به همین دلیل در ساختمان‌های بلند گزینه‌ای عالی محسوب می‌شود.

---

مزایای اجرای کرتین وال برای ساختمان اداری

در ساختمان‌های اداری:

• نور طبیعی بیشتر
• کاهش مصرف برق
• ظاهر حرفه‌ای
• افزایش ارزش برند ساختمان

بسیار مهم است.

---

چرا آلفورال انتخاب مناسبی برای پروژه‌های بزرگ است؟

آلفورال با تجربه تخصصی در:

• اجرای نمای کرتین وال
• فریم لس
• ترمال بریک
• برج‌های لوکس
• پروژه‌های اداری

آماده اجرای پروژه‌های حرفه‌ای در سراسر ایران است.

مزایای همکاری با آلفورال:

• طراحی مهندسی
• اجرای دقیق
• متریال استاندارد
• تیم اجرایی حرفه‌ای
• کنترل کیفیت
• مشاوره تخصصی

---

اشتباهات رایج در اجرای نمای شیشه‌ای

مهم‌ترین اشتباهات:

• انتخاب پیمانکار ضعیف
• استفاده از پروفیل بی‌کیفیت
• اجرای غیراصولی آب‌بندی
• انتخاب شیشه نامناسب
• محاسبات اشتباه

است.

---

آینده نمای کرتین وال در ایران

با رشد:

• معماری مدرن
• برج‌سازی
• پروژه‌های تجاری
• ساختمان‌های لوکس

استفاده از کرتین وال هر سال بیشتر می‌شود.

پیش‌بینی می‌شود در سال‌های آینده:
سیستم‌های:

• فریم لس
• یونیتایز
• ترمال بریک

سهم بیشتری از بازار ایران بگیرند.

---

---

منبع خارجی معتبر جهت مطالعه بیشتر

برای مطالعه استانداردهای جهانی نمای شیشه‌ای:
https://www.archdaily.com/

جمع‌بندی نهایی

اجرای نمای کرتین وال یکی از بهترین انتخاب‌ها برای برج‌ها و ساختمان‌های لوکس مدرن است. اگر:

• ظاهر حرفه‌ای
• نورگیری بالا
• دوام زیاد
• عایق مناسب
• ارزش معماری

برای شما اهمیت دارد، سیستم‌های کرتین وال می‌توانند بهترین گزینه باشند.

اما نکته مهم:
موفقیت پروژه بیش از هر چیز به کیفیت طراحی و اجرای تیم متخصص وابسته است.

آلفورال با تجربه تخصصی در اجرای پروژه‌های لوکس آماده همکاری در پروژه‌های:

• اداری
• تجاری
• برج‌های مرتفع
• ساختمان‌های VIP

در سراسر ایران است.

جهت هماهنگی و بازدید از کارخانه با ما تماس حاصل فرمایید.

جهت کسب اطلاعات بیشتر و مشاوره رایگان با ما در تماس باشید

تلفن 46131864-021 و موبایل 09124506422
