کرتین وال با ترمال بریک چه تفاوتی دارد؟ (بخش اول)
کرتین وال و ترمال بریک دو واژه کلیدی در صنعت پنجره، نما و آلومینیومسازی مدرن هستند. بسیاری از کارفرمایان و حتی مجریان پروژهها، این دو مفهوم را با هم اشتباه میگیرند یا تصور میکنند که یکی نسخه تکاملیافته دیگری است. اما واقعیت این است که کرتین وال یک سیستم نماست و ترمال بریک یک تکنولوژی عایقسازی در پروفیل آلومینیوم؛ بنابراین از پایه تفاوت دارند، اما در پروژههای مدرن میتوانند مکمل یکدیگر باشند.
شما در این بخش با این مطالب آشنا می شوید:
در این بخش از مقاله، به زبان ساده اما کاملاً تخصصی، مفاهیم اصلی این دو سیستم را توضیح میدهیم تا درک اولیهای از تفاوت آنها به دست آورید. در بخشهای بعدی، تفاوتها را با جزئیات کامل، جدول مقایسه، کاربردها، مزایا و انتخاب بهترین گزینه برای پروژه بررسی خواهیم کرد.

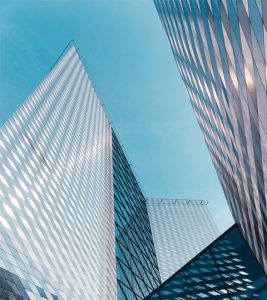

🔵 کرتین وال چیست؟
کرتین وال (Curtain Wall) یکی از محبوبترین و مدرنترین سیستمهای نمای ساختمان است که در پروژههای بلندمرتبه، برجها، ساختمانهای لوکس و دفاتر اداری استفاده میشود. این سیستم به عنوان یک پوسته غیر باربر روی سازه نصب میشود و وظیفه اصلی آن شامل:
- زیبایی و ایجاد نمای شیشهای جذاب
- عایق حرارتی و صوتی
- مقاومت در برابر باد، باران و عوامل خارجی
- ایجاد نور طبیعی
- کنترل مصرف انرژی
کرتین وال برخلاف دیوارهای سنتی هیچ باری از ساختمان را تحمل نمیکند و تنها وزن خود و شیشهها را به سازه منتقل میکند.
سیستمهای کرتین وال بهطور کلی شامل:
- فریم آلومینیومی
- شیشههای دو یا چندجداره
- لاستیکها و گسکتها
- اتصالات و براکتها
- کاورهای نمایان یا مخفی
میباشد.
برای آشنایی کامل با سیستم کرتین وال و مشاهده انواع آن (فیس کپ، فریملس، یونیتایز و …) میتوانید از صفحه زیر دیدن کنید:
🔗 نمای آلومینیوم (کرتین وال)
https://alforall.ir/product/%d9%86%d9%85%d8%a7%db%8c-%d8%a2%d9%84%d9%88%d9%85%db%8c%d9%88%d9%85/
🔵 ترمال بریک چیست؟
ترمال بریک یا Thermal Break یک فناوری عایقسازی در پروفیلهای آلومینیومی است. آلومینیوم به طور طبیعی هادی بسیار قوی گرما و سرما است؛ یعنی اگر پروفیل بدون ترمال بریک باشد، گرما در تابستان و سرمای زمستان بسیار سریع به داخل ساختمان منتقل میشود. برای حل این مشکل، بین جداره داخلی و خارجی پروفیل، یک پلیآمید مقاوم قرار میگیرد تا انتقال انرژی را قطع کند.
این پلیآمید:
- عایق حرارت
- مقاوم در برابر تغییرات دما
- مقاوم در برابر فشار
- غیر رسانا
است و سبب میشود پنجرههای آلومینیومی بسیار کممصرف و عایق شوند.
برای مشاهده انواع پنجرههای آلومینیوم ترمال بریک و آشنایی با عملکرد آنها میتوانید از صفحه زیر بازدید کنید:
🔗 پنجره آلومینیوم ترمال بریک چیست و انواع آن
🟢 تفاوت اصلی کرتین وال و ترمال بریک در چیست؟
برای اینکه تفاوت این دو سیستم را بهخوبی درک کنید، ابتدا باید بدانید که:
✔ کرتین وال = سیستم نمای آلومینیومی + شیشه
✔ ترمال بریک = تکنولوژی عایقسازی در پنجره و پروفیل آلومینیوم
یعنی کرتین وال یک سیستم نما است ولی ترمال بریک یک ویژگی در پروفیلها.
کرتین وال معمولاً در مساحتهای وسیع، پروژههای تجاری، اداری و برجها استفاده میشود.
ترمال بریک معمولاً برای پنجرههای بازشو، فریمها، لاملها و دیوارهای سبک آلومینیومی کاربرد دارد.
🔵 آیا کرتین وال میتواند ترمال بریک داشته باشد؟
بله! این یک تصور غلط رایج است که فکر میکنند کرتین وال بدون ترمال بریک است.
در حقیقت بسیاری از سیستمهای کرتین وال مدرن، مانند:
- فیسکپ ترمال
- فریملس با پلیآمید
- کرتین وال یونیتایز با عایق حرارتی
از تکنولوژی ترمال بریک داخل لاملهای عمودی (مولیون) و افقی (ترنسوم) استفاده میکنند.
اما به دلیل تفاوت ساختاری، میزان عایق حرارتی کرتین وال به اندازه پنجره ترمال بریک نیست؛ چون بخش زیادی از سطح نما شیشه است و شیشه حتی اگر Low-E باشد، باز هم هدایت حرارتی بیشتری نسبت به پروفیل عایق دارد.
🔵 یک اشتباه بزرگ در پروژهها: جایگزین کردن ترمال بریک با کرتین وال
بعضی از طراحان فکر میکنند اگر از کرتین وال استفاده کنند دیگر نیازی به پنجره ترمال بریک ندارند.
این کاملاً اشتباه است.
❌ کرتین وال شیشه بسیار زیاد دارد و ضریب انتقال انرژی بالا میرود
❌ کرتین وال بازشوهای کمتری دارد
❌ کرتین وال مناسب کل ساختمان نیست و باید در کنار پنجره استفاده شود
به همین دلیل همیشه در پروژههای استاندارد، ترکیب زیر پیشنهاد میشود:
🔻 بخشهای اصلی نما → کرتین وال
🔻 بازشوهای واحدها → پنجره آلومینیوم ترمال بریک
این ترکیب بهترین تعادل بین زیبایی، عایق حرارتی و قیمت را دارد.
🔵 چرا پروژههای حرفهای از کرتین وال استفاده میکنند؟
استفاده از کرتین وال فقط برای زیبایی نیست. بلکه مزایای فنی مهمی دارد:
- مقاومت بالا در برابر بادهای شدید
- سبکسازی سازه
- اجرای سریع
- طول عمر بالا
- قابلیت نورگیری زیاد
- امکان ترکیب با شیدر، لوور و سقف شیشهای
- ظاهر مدرن و جذاب
به همین دلیل برجها، مالها، ساختمانهای اداری و پروژههای بزرگ معمولاً از کرتین وال استفاده میکنند.
🔵 چرا پنجرههای ترمال بریک برای واحدهای مسکونی ضروری هستند؟
پنجرههای بدون ترمال بریک مشکلاتی مثل:
- تعریق
- اتلاف انرژی
- ورود گرما و سرمای شدید
- افزایش مصرف گاز و برق
- انتقال صوت زیاد
دارند.
اما سیستم ترمال بریک:
- ۳۵ تا ۴۵ درصد صرفهجویی انرژی
- کاهش آلودگی صوتی
- جلوگیری از بخار و تعریق
- افزایش ارزش ملک
را به همراه دارد.
🔵 جمعبندی بخش اول
در این بخش توضیح دادیم:
- کرتین وال چیست
- ترمال بریک چیست
- تفاوت ساختاری آنها چیست
- چرا این دو سیستم را نباید جایگزین یکدیگر کرد
- چرا ترکیب این دو بهترین انتخاب در پروژههاست
جدول مقایسه عملیاتی: کرتین وال در برابر پنجرههای ترمال بریک
برای تصمیمگیری درست در پروژه باید پارامترهای فنی و کاربردی را کنار هم بگذاریم. در جدول پایین تفاوتهای کلیدی را خلاصه کردهام تا راحتتر متوجه شوی در هر سناریو کدام گزینه مناسبتر است.
- محدوده کاربرد
- کرتین وال: نماهای تمامقد، برجها، ساختمانهای تجاری و فضاهای نمایشگاهی.
- ترمال بریک: بازشوهای واحدها، پنجرههای آپارتمانی و محلهایی که عایق حرارتی مطلوب لازم است.
- عایق حرارتی
- کرتین وال: وابسته به درصد شیشه؛ با شیشههای Low-E بهبود مییابد اما از پنجره ترمال بریک ضعیفتر است.
- ترمال بریک: با پلیآمید بین جدارهها، عایق بسیار قویتر و مناسب برای مناطق سردسیر/گرمسیر.
- عایق صوتی
- کرتین وال: بسته به ضخامت و نوع شیشه؛ معمولاً عملکرد خوب اما وابسته به طراحی شیشه.
- ترمال بریک: به دلیل طراحی چندجداره و فاصله ثابت بین شیشهها، عملکرد صوتی عالی دارد.
- وزن و بار مرده
- کرتین وال: وزن بالاتر به دلیل شیشههای حجیم و فریمهای بزرگ — طراحی سازهای باید در نظر گرفته شود.
- ترمال بریک: سبکتر و مناسب برای بازشوها؛ بار کمتری به سازه وارد میکند.
- هزینه اجرا (بهطور تقریبی)
- کرتین وال: هزینه اولیه بالا (طراحی، قالببندی، براکتها، نصب حرفهای).
- ترمال بریک: هزینه متوسط؛ در بلندمدت با صرفهجویی انرژی توجیهپذیر است.
- سرعت اجرا
- کرتین وال: بسته به نوع (یونیتایز یا فیسکپ) میتواند سریع یا زمانبر باشد.
- ترمال بریک: نصب پنجرههای آماده سریع است اما نیاز به تنظیم دقیق دارد.
- نگهداری و تعمیرات
- کرتین وال: نیاز به بازدید دورهای، آببندی و بررسی اتصالات.
- ترمال بریک: نگهداری سادهتر در بازشوها؛ اما در صورت خرابی پلیآمید، باید تعویض پروفیل جدی انجام شود.
بررسی فنی عمیقتر: لامل، مولیون، ترنسوم و پلیآمید
وقتی وارد جزئیات میشویم، متوجه میشویم که تفاوتها از جنس مواد و هندسه پروفیلهاست:
- لامل (Mullion) در کرتین وال معمولا قطور و باربر نیست اما باید بار شیشه و فشار باد را تحمل کند. در سیستمهای دارای ترمال بریک، داخل لاملها نوارهای عایق و پلیآمید تعبیه میشود تا از انتقال حرارت جلوگیری کند.
- مولیون و ترنسوم در کرتین وال اهمیت زیادی دارند؛ طراحی آنها تعیینکنندهی شکل ظاهری (فیسکپ، فریملس) و نیز مقاومت سازهای است. افزودن ترمال بریک به مولیونها باعث افزایش قیمت و ضخامت پروفیل میشود اما راندمان انرژی را بالا میبرد.
- پلیآمید (Polyamide) در پروفیل ترمال بریک نقش کلیدی دارد: این ماده غیررسانا و مکانیکی مقاوم است و باعث جدا شدن حرارتی بین بخش داخلی و خارجی پروفیل میشود. کیفیت پلیآمید و عرض آن (معمولاً 16–34 میلیمتر در پروفیلها) تعیینکنندهی عملکرد نهایی است.
عملکرد انرژی: محاسبات واقعی و مثالهای عددی
فرض کن دو فریم یکسان داریم؛ یکی از نوع آلومینیوم ساده و دیگری دارای ترمال بریک. در شرایط مشابه و با استفاده از شیشهی دو جداره Low-E:
- فریم آلومینیوم ساده ممکن است ضریب انتقال حرارت (U-value) را تا حدود 5.0 W/m²K نشان دهد (بسته به پروفیل و شیشه).
- فریم ترمال بریک با طراحی مناسب میتواند U-value را به 1.6–2.8 W/m²K کاهش دهد.
- کرتین وال به دلیل درصد بالای شیشه، U-value کلی نمای ساختمان را بیش از فریمهای ترمال بریک تحت تاثیر قرار میدهد؛ البته استفاده از شیشههای پیشرفته و اسپیسهای گازدار (Ar, Kr) میتواند عملکرد آن را بهبود بخشد.
نتیجه: اگر هدف کاهش مصرف انرژی و بهبود ضریب حرارتی است، پنجرههای ترمال بریک در بازشوها اهمیت بیشتری دارند. اما برای نماهای تمامقد، استفاده از شیشههای با عملکرد بالا و افزودن ترمال بریک در مولیونها بهترین راهحل است.
جزئیات نصب که کیفیت را تعیین میکند
نکتهای که بسیاری از کارفرماها به آن توجه نمیکنند، اجرا است. حتی بهترین متریال در صورت نصب غلط، عملکرد ضعیف خواهد داشت. چند نکته کلیدی:
- دقت در آببندی (Sealant & Gaskets):
لاستیکها و گسکتهای باکیفیت و سیلانتهای مناسب برای جلوگیری از نفوذ آب و هوا ضروریاند. - کنترل عملگرهای بازشو:
یراقآلات و بازشوها باید مطابق بار و ابعاد انتخاب شوند تا عمر مفید و آببندی حفظ شود. - تراز و شاقولی بودن پروفیلها:
مخصوصاً در نمای کرتین وال، هر خطای نصب میتواند باعث تجمع آب یا افزایش فشار باد شود. - فضای انبساط حرارتی:
آلومینیوم با تغییر دما منبسط و منقبض میشود؛ طراحی محل نصب باید این موضوع را در نظر بگیرد. - پیچها و براکتها:
استفاده از براکتهای مناسب و بهدور از نقطهی انتقال حرارت (برای ترمال بریک) اهمیت بالایی دارد.
مقایسه هزینه در طول عمر (Life Cycle Cost)
اگر فقط هزینه اولیه را نگاه کنیم، ممکن است کرتین وال هزینه بیشتری داشته باشد. اما باید هزینه در طول عمر را بررسی کنیم:
- هزینه اولیه: کرتین وال > ترمال بریک (برای مساحتهای بزرگ)
- هزینه نگهداری: کرتین وال میتواند بیشتر باشد، بهخصوص در نماهای پیچیده
- هزینه انرژی: ترمال بریک منجر به کاهش هزینه انرژی میشود؛ در مناطق با اختلاف دما بالا، بازگشت سرمایه سریعتر است.
بنابراین توصیه عمومی: برای نمای اصلی و جلب توجه از کرتین وال استفاده کن، اما برای بازشوها و قسمتهایی که به عایق نیاز دارند، ترمال بریک را الزامی بدان.
نمونههای پروژه و پیشنهاد طراحی برای کارفرما
- برج مسکونی در مناطق سردسیر:
- نما: کرتین وال با درصد شیشه کنترلشده و استفاده از شیشه Low-E + اسپیسهای گازدار.
- بازشوها: پنجرههای ترمال بریک با U-value پایین.
- نتیجه: حفظ نورگیری و زیبایی در کنار کاهش هزینههای انرژی.
- ساختمان اداری در شهر با تابستان گرم:
- نما: کرتین وال با شیشههای بازتابدهنده حرارت و شید خارجی.
- ترمال بریک برای دفاتر طبقات پایین و بازشوها.
- نتیجه: کاهش بار سرمایشی و افزایش آسایش کارکنان.
- مرکز خرید یا مال:
- استفاده از کرتین وال یونیتایز برای سرعت اجرا و پنجرههای ترمال بریک در واحدهای اداری و پشتصحنه.
- استفاده از شیشههای مقاوم در برابر ضربه و حفاظت در برابر آتش.
عیوب و چالشها: وقتی کرتین وال یا ترمال بریک انتخاب نادرستی شوند
- انتخاب کرتین وال با درصد شیشه بسیار بالا در مناطق سردسیر → هزینههای گرمایش افزایش مییابد.
- استفاده از پنجرههای آلومینیوم بدون ترمال بریک در آپارتمانها → تعریق، کپک و ناراحتی ساکنین.
- نصب غیرحرفهای → نفوذ آب، خرابی گسکت و کاهش عمر مفید.
- عدم توجه به جزئیات سازهای → لرزش نما، نشت هوا و شکستن شیشهها.
نکات طلایی برای کارفرما قبل از سفارش
- موقعیت جغرافیایی و اقلیم را معیار قرار ده — انتخاب شیشه و ضرورت ترمال بریک وابسته به اقلیم است.
- نسبت نما به بازشو را محاسبه کن — درصد زیاد شیشه در نما یعنی باید شیشهها عملکرد حرارتی بالاتری داشته باشند.
- کل هزینه در بلندمدت را بسنج — گاهی هزینه بیشتر در نصب به خاطر صرفهجویی انرژی در ۵–۱۰ سال برگشت میکند.
- به سازنده معتبر سفارش بده — کیفیت پروفیل، پلیآمید و نصب مهمترین عوامل تضمین کیفیتند.
- از نمونه اجراها بازدید کن — حتماً نمونههای قبلی شرکت سازنده را ببین و بررسی کن.
چرا آلفورال (Alforall) میتواند انتخاب امن و حرفهای تو باشد؟
ما در آلفورال با چندین پروژه اجرایی در زمینه نما و پنجره آلومینیومی تجربه داریم. برای مشاهده مشخصات محصول و نمونه کارها میتوانی صفحات زیر را ببینی و برای مشاوره یا استعلام قیمت مستقیم تماس بگیری:
اگر به دنبال استانداردهای بینالمللی و مطالعات فنی هستی، منابعی مانند ASHRAE میتوانند برای محاسبات انرژی مفید باشند (مثلاً بخشهای مربوط به U-value و طراحی شیشه): https://www.ashrae.org
چکلیست نهایی انتخاب بین کرتین وال و ترمال بریک
در بسیاری از پروژهها تصمیمگیری بین این دو سیستم به دلیل کمبود اطلاعات دقیق دشوار است. جدول زیر چکلیستی کامل برای انتخاب درست ارائه میدهد:
اگر پاسخها در پروژه شما مثبت است، گزینه مناسب را انتخاب کن:
✔ ترمال بریک مناسبتر است اگر:
- پروژه مسکونی یا اداری است که مصرف انرژی در آن اهمیت دارد.
- بازشوهای زیاد دارید.
- اقلیم منطقه سردسیر یا گرمسیر با اختلاف دمای زیاد است.
- بودجه شما محدود بوده اما کیفیت و عملکرد حرارتی مهم است.
- میخواهید نقطه بخار، تعریق شیشه و کپک را در ساختمان کاهش دهید.
- سکوت و عایق صوتی اولویت دارد.
✔ کرتین وال مناسبتر است اگر:
- هدف معماری و ظاهر لوکس در نمای ساختمان مهم است.
- ساختمان ارتفاع زیاد دارد و نیاز به زیبایی ظاهری مستمر است.
- درصد شیشه باید بالا باشد و نور طبیعی بخش مهمی از طراحی باشد.
- پروژه تجاری، لابی هتل، بیمارستان، مال یا ساختمان اداری لوکس است.
- نیاز به اجرای نمای یکپارچه شیشهای، خطوط عمودی و افقی منظم، و طراحی ویژه دارید.
- در پروژه از سیستمهای سایهزن، شیدر و اسکرین استفاده میشود.
نکات مهم در نگهداری کرتین وال و ترمال بریک
نگهداری کرتین وال:
- بازدید سالانه اتصالات و براکتها
به دلیل قرار گرفتن در معرض فشار باد و انبساط حرارتی، اتصالها باید کنترل شوند. - بررسی گسکتها و درزبندی
گسکتهای فرسوده میتوانند باعث نفوذ آب شوند. - شستوشوی دورهای شیشهها
آلودگی بهخصوص در شهرهای بزرگ میتواند در ماندگاری سیلانتها اثر منفی داشته باشد. - کنترل سیستم زهکشی (Drainage)
سیستمهای فیسکپ و فریملس معمولاً کانالهای هدایت آب دارند که باید سالانه تمیز شوند.
نگهداری پنجرههای ترمال بریک:
- روغنکاری یراقآلات
بازشوها در صورت نگهداری صحیح عمر بسیار بیشتری خواهند داشت. - بررسی پلیآمیدها
عمر مفید پلیآمید بسیار زیاد است اما در صورت آسیبدیدگی ناشی از فشار یا گرمای شدید باید بررسی شود. - چک کردن لاستیکهای درزبندی
گسکتهای مناسب کیفیت آببندی را تضمین میکنند.
سوالات متداول مشتریان — FAQ
آیا کرتین وال همیشه گرانتر از پنجرههای ترمال بریک است؟
تقریباً بله. بهخاطر نیاز به براکتها، لاملها، طراحی پیچیده، و نصب تخصصی، کرتین وال هزینه بیشتری دارد.
آیا میتوان در کرتین وال از ترمال بریک استفاده کرد؟
بله. بسیاری از سیستمهای کرتین وال برای مولیون و ترنسوم قابلیت افزودن ترمال بریک دارند که عملکرد حرارتی را بهبود میدهد.
عایق صوتی کدام بهتر است؟
پنجرههای ترمال بریک مخصوصاً با شیشه سهجداره، بهترین عملکرد صوتی را ارائه میکنند.
برای ساختمانهای اداری چه سیستمی پیشنهاد میشود؟
نما: کرتین وال،
بازشوها: ترمال بریک
این ترکیب بهترین نتیجه از نظر زیبایی و عملکرد انرژی است.
در کرتین وال امکان بازشو وجود دارد؟
بله. بازشوهای مخصوص (اوپنینگ، پارالل، لولایی، تاپ هنگ) قابل اجرا هستند اما هزینه بیشتری دارند.
آیا کرتین وال باعث افزایش مصرف انرژی میشود؟
اگر شیشه مناسب انتخاب نشود بله. اما با شیشه Low-E، گاز آرگون و طراحی اصولی، مصرف انرژی کنترل میشود.
جمعبندی نهایی: چرا انتخاب درست اهمیت دارد؟
در پروژههای ساختمانی انتخاب مصالح و سیستمهای درست میتواند:
- هزینههای انرژی را تا ۵۰٪ کاهش دهد
- عمر مفید نما را تا ۳۰ سال افزایش دهد
- ارزش ملک را بالا ببرد
- زیبایی، آسایش، سکوت و کیفیت زندگی را به شدت بهبود دهد
اگر هدف شما اجرای نمای مدرن، چشمنواز و بادوام است، کرتین وال بهترین انتخاب است.
اگر هدف عملکرد حرارتی، آرامش و جلوگیری از اتلاف انرژی باشد، قطعاً ترمال بریک انتخاب امنتری است.
